Lühike tutvustus
|
Täpsus: |
± 2% RD -st |
Toru suurus: |
DN20-80 |
|
Väljund: |
Rs485, 4-20mA |
Keskmine temperatuur: |
0 kraad ~ 60 kraadi |
Toote sissejuhatus
Vastuvõtb ultraheli non - kontakttehnoloogia, mis on loodud andmekeskuse jahutussüsteemide jaoks, realiseerides jahutusvedeliku voolu täpset mõõtmist ilma torujuhtme lõikamiseta.
Kompaktne ja kerge, toetab DN20-DN80 torusid, 360-kraadise pöörleva LCD-värviekraaniga, et hõlpsalt lugeda suletud ruumides.
Ruum - salvestamine disain
Lai toru ühilduvus
Stabiilne ja ohutu
Tooterakendused
- Tuumitööstus: andmekeskuse vedeliku jahutus, väike - läbimõõduga torujuhtme jälgimine
- Vee- ja reovee käitlemine
- HVAC (kuumutamine, ventilatsioon ja kliimaseadmed) süsteemid
- Protsessitööstus (keemiline, farmaatsia, toit ja jook)
- Energiahaldus ja keskkonnaseire
- Põllumajandus- ja niisutussüsteemid
- Teadus- ja arendustegevus
- Rajatiste haldamine
- Tööstuslik hooldus ja tõrkeotsingu
- Süsiniku jalajälg, süsiniku audit, süsiniku hindamine, süsiniku neutraalsus ja süsiniku kauplemine jne.
Tooteparameeter
Tehnilised parameetrid
|
Jõudlusnäitajad |
|
|
Voolukiiruse vahemik |
0.3m/s ~5.0m/s |
|
Täpsus |
± 2% RD -st |
|
Korratatavus |
0.4% |
|
Torude suurus |
DN20, DN25, DN32, DN40, DN50, DN65, DN80 |
|
Vahend |
Deioniseeritud vesi, etüleenglükool - veesegu, propüleenglükool - veesegu, õli - põhinev jahutusvedelik, fluorosüsinikvedelik |
|
Torumaterjal |
Roostevaba teras |
|
Funktsionaalsed näitajad |
|
|
Suhtlusliides |
RS485; Toetab Modbusi protokolli |
|
Väljund |
4 ~ 20 mA, maksimaalne koormus 500Ω, eraldatud |
|
Toiteallikas |
10-36VDC/500mA |
|
Klaviatuur |
3 puuteklahvi |
|
Ekraan |
1,54 "LCD -värviekraan, eraldusvõime 240*240 |
|
Temperatuur |
Saatja: -10 kraadi kuni 50 kraadi Muundur: 0 kraadi ~ 60 kraadi |
|
Niiskus |
20 ~ 90% suhteline õhuniiskus, kondenseerumine |
|
IP -reiting |
Ip65 |
|
Füüsilised omadused |
|
|
Eluasemematerjal |
PC Engineering plast |
|
Toruklambrite materjal |
Alumiiniumsulam |
|
Saatja |
Integreeritud |
|
Muundaja |
Klamber - on |
|
Kaabel |
φ5 must kuus - südamiku kaabel koos m12 a - koodiühendajaga, standardpikkus: 2 m |
Keha parameetrid

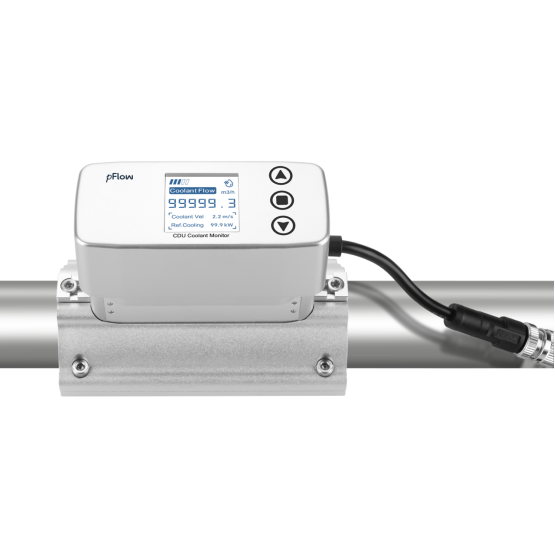

Välimus

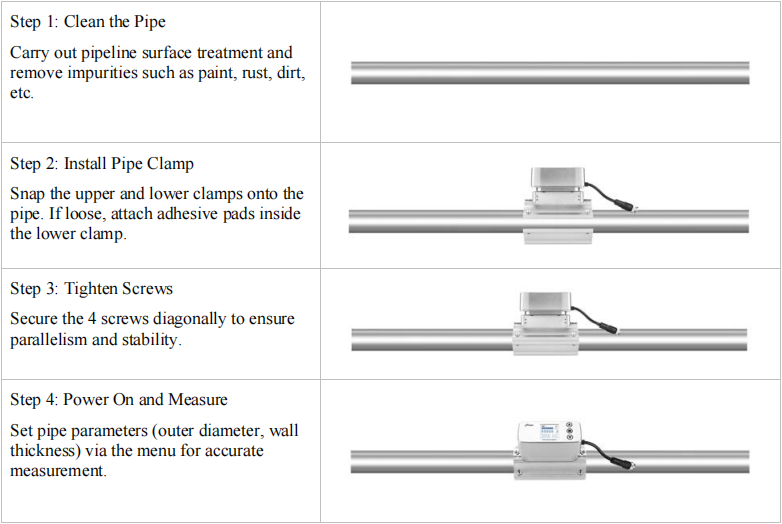

Installatsioon
KKK
K: Milliseid torusid toetab D3?
V: See toetab DN20, DN25, DN32, DN40, DN50, DN65, DN80, mis hõlmab kõige väiksemat - - keskmise läbimõõduga jahutusvedeliku torudega.
K: Kuidas käsitseda toruklambrit?
V: lünkade täitmiseks kasutage kaasasolevaid kleepuvaid padju või EVA ribasid; Laiade lünkade jaoks lisage EVA ribade lisakiht.
K: Mis on D3 madala vooluga lõigatud - vaikeväärtus?
V: tehase vaikimisi on 0,15m/s; Kehtetu akumuleerumise vältimiseks saab selle seada "süsteemi seadistamise" kaudu väiksemaks või võrdseks 0,25 m/s.
K: Kas D3 -d saab kasutada niiske andmekeskuse keskkonnas?
V: Jah, sellel on 20% ~ 90% RH (kondenseerumiseta) Resistentsus ja IP65 kaitse, mis sobib niisketele stseenidele.
K: Kuidas kalibreerida D3 4 ~ 20mA väljundit?
A: sisestage "kalibreerimisseaded> 4-20mA kalibreerimine", ühendage väline täppismmeeter ja reguleerige üles/alla klahvide kaudu.
